当电荷积聚在物体表面时会产生静电，这通常是两种材料分开或摩擦在一起的结果。纱线，织物或衣服的静电放电不仅不受欢迎，而且在某些情况下可能是危险的。
在干燥和寒冷的天气中，静电会增加，因此在冬季更常发生静电冲击。防静电工作服的不良静电性能通常会导致不舒适的穿着体验。除了交付小型电击，在某些环境中，例如易燃的挥发性液体或气体区域，静电会带来严重的健康和安全隐患。因此，在这种环境下，要求工人穿着具有良好抗静电性能的个人防护服。
目前，我国测试纺织品和服装抗静电性能的国家和行业标准主要有：GB/T 12014-1989防静电工作服、GB/T12703-1991《纺织品静电测试方法》、FZ/T01042-1996《纺织品材料静电电压半衰期的测量》、FZ/ T01044-1996《纺织品材料静电性能、纤维泄漏电阻的测量》、FZ/T01059-1 999《测量方法》

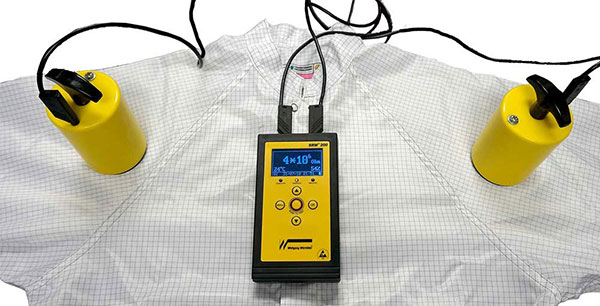

样品在规定的相对湿度和温度下进行处理。 将直流电势施加到电极组件，并测量织物的电阻。 表面/垂直电阻越高，在织物表面上累积的电荷越大，相应的抗静电性能越差。
纤维，纱线，羊绒和织物 静电耗散服装的材料 成品纺织品 测试标准：AATCC 76，AATCC 84，BS EN 1149-1，DIN 54345-1，GB / T 22042
对数（表面电阻率）
表面电阻
表面电阻率
垂直或体积电阻
必须注意的是，不同测试方法和标准的适用性是不同的。以GB/T12703-1991《纺织品静态测试方法》为例，该方法提供了几种不同的测试方法，不仅测试不同的项目和技术条件，而且适用不同的产品，代表不同的含义。例如：
将置于可选金属平台上的样品用+10kV高压放电30秒，并测量感应电压的半衰期。该方法可用于评价织物的静电衰减特性。然而，包含导电纤维的样品在接地的金属平台上的接触状态无法控制。当导电纤维与平台接触良好时，电荷泄漏迅速，而当接触不良时，衰减率与普通纺织品相似。同一样品在不同放置条件下的测试结果差异很大，不适合评价含导电纤维织物的抗静电性能。
将4个样品(2经2纬，4厘米× 8厘米)夹在一个转鼓上，转鼓以400转/分钟的转速摩擦标准布(尼龙或聚丙烯)，在1分钟内测试样品的最大充电电压(v)。由于样品尺寸过小，导电纤维的分布会随取样位置的不同而有很大差异，因此该方法不适用于评估含导电纤维纺织品的抗静电性能。
样品在特定条件下以特定方式摩擦尼龙标准布后，用法拉第笼测量电荷量，根据样品尺寸得到电荷面密度(μC/m2)。电荷面密度法适用于评估各种织物(包括含有导电纤维的织物)静电积累的难易程度，测量结果与样品的吸尘程度密切相关。由于样品和标准布之间的摩擦起电是通过手工操作实现的，因此测试条件的一致性、测试结果的准确性和再现性容易受到操作技术的影响。
将工作服与化纤内衣以特定方式摩擦后，脱下工作服，放入法拉第笼中，得到充电量(μC/片)。这种方法的测试对象仅限于服装，但由于内衣的材料没有规定，摩擦方法很难一致，缺乏可比性。
从测试纺织品静电性能的现有国家标准和行业标准来看，测试含导电纤维纺织品静电性能的唯一真正实用的方法是GB/T12703-1991或FZ/T01060-1999中的电荷面密度法。因此，纺织品抗静电性能的评价不能坚持在不同指标之间寻找一定的相关性，而应该建立一个完整的、多方面的评价体系，以反映纺织品在不同测试条件下的抗静电性能和实际应用效果。一些专家建议，应进一步研究和改进现有的电荷面密度法，并将人工摩擦改为自动操作，以进一步提高测试的准确性和再现性。
直接测量纺织品的表面或垂直电阻是评估纺织品抗静电性能的众所周知的测试方法。配备最先进的测试设备和技术知识，新尘电子是您研究纺织材料静电性能的理想合作伙伴。
官方分享 （新尘电子）→〈防静电工作服静电测试方法〉
本文地址：http://www.beskano.com/news/fbk/806.html
文章均由 （新尘电子） 公司整理发布，文章资料仅供参考，转载请标明出处。谢谢！
扫一扫 联系我们
