在处理或制造ESDS组件或硬件时使用的所有永久性和半永久性金属结构和测试设备均应使用公共点接地。该文件的主要目的是确保所有导电材料在相同的电位下连接在一起。具有同等潜力的工作站是防止损坏ESDS组件的秘诀。

与第三条线（绿色）交流电（AC）的接地分开的ESD接地的做法广泛分布，但有可能损坏组件，因为相对于任何焊接，操作员和工作表面的接地电位都不同熨斗和/或测试设备。建议的做法是使用第三线AC线接地将ESDP工作站上的所有物品接地。当除设备接地线外还存在或使用一条单独的接地线时，必须将其连接到每个ESDP站的设备接地线，以最大程度地减小电位差。ANSI EOS / ESD S6.1“ ESD保护ESDS项目的协会标准-推荐的接地做法”包含有关ESDP工作站和支持设备的详细连接图。

从工作表面，腕带，行走表面或其他物品的接地点到公共点接地的导体电阻不应大于1.0欧姆。如果电路中使用串联电阻，则总电阻应为电阻值。

从公共点接地到设备接地的导体电阻不应大于1.0欧姆。

从主要服务设备的公共点接地到中性点的设备接地导体的阻抗（交流电阻）不应大于1.0欧姆。

每个ESDP工作站都应该有一个接地块，为所有潜在用户提供足够的腕带连接。这些接地点不应将保护性工作表面的一部分用作串联元件来完成接地电路。EPA中的插座接地至少每半年进行一次验证。

图6.5.1典型的ESD保护站接地系统以及ESD TR20.20-2008中的图13中显示了一个ESDP工作站设置的好例子。

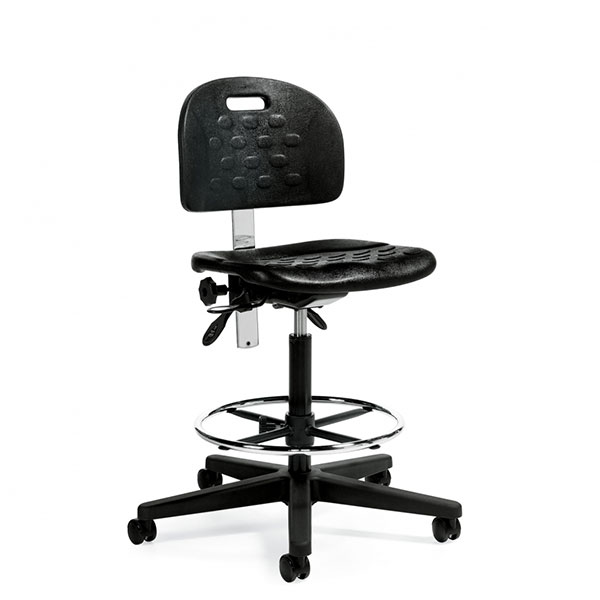

防静电凳子和椅子坐下执行ESDS任务的人员应使用ESDP凳子和椅子。EPA中只能使用金属框架结构的椅子。如果需要座位，则1类设施应在工作站上提供ESDP椅子或凳子。测试方法可在ESD STM 12.1“ ESD协会对ESDS物品的保护的标准测试方法–底座–电阻特性”中找到。
